Videomegfigyelő tápegység tervezése és kivitelezése
A videomegfigyelő rendszerek kiépítésének fő problémái
A videomegfigyelő rendszerek tervezésénél és telepítésénél a legfőbb és leggyakoribb hiba az, hogy a projektet a lehető legolcsóbbá tesszük a szuboptimális vagy akár alkalmatlan tápegységek és csatlakozó vezetékek rovására. Néha ez megtörténik, annak ellenére, hogy a rendszerek telepítői már elkövették azokat a hibákat, amelyek a berendezés egészét negatívan befolyásoló balesetek megbízhatóságának csökkentésével és megelőzésével kapcsolatosak.
A leggyakoribb hibák a videomegfigyelő rendszerek telepítésekor
Az elektromos csoportnak az áramigényhez való komolytalan hozzáállása miatt megteremtik az előfeltételeket a hibákra, amelyek meghibásodásokhoz és károkhoz vezetnek a videomegfigyelő rendszerek egyes elemeinek működésében, de súlyos károkat okozhatnak a teljes berendezésben is. Gyakran az áramellátás meghibásodása miatt drága kamerák (például a fotón látható) és más elektronikai eszközök károsodásához vezet.
Valójában az áramköri tervezési megoldások eseteinek 99,9% -ában a kamerák utolsó szakaszában nincs biztosítva a tápvezeték galvanikus, optikai vagy egyéb elválasztása a videó jelvezetéktől. Ez azt jelenti, hogy ezek a hibák az ilyen áramkörökben hibákat idéznek elő a felvevő és vezérlő rendszerekben a videojel vételében.
Ennek eredményeként egy olcsó tápegység miatt, amely nem felel meg a műszaki előírásoknak, a teljes videomegfigyelő rendszer meghibásodik.
Jelenleg a videomegfigyelés áramellátásának megvalósítására háromféle sémát használnak: lineáris, impulzusos és tartalék.
Az első konstruktív megoldást figyelembe véve meg kell határoznunk, hogy a gyakorlatban megvalósuló lehetőséget az összes berendezés pontos tesztelésével kell követni. Ez az óvatosság annak a ténynek köszönhető, hogy a lineáris stabilizátorok a legérzékenyebbek az induktivitás interferenciájára, és általában a reaktív komponensek interferenciájára és az áramellátás különböző ingadozásaira.
Lineáris stabilizátor
A lineáris stabilizátor működési elve a bemeneti feszültség csökkentésén és kiegyenesítésén alapul. Ha 220 VAC van a bemeneten, amelyet a kimeneten 12 VDC-vé alakítunk át, és a bemeneti feszültség 235-240 VAC-ra változik, akkor azonnal károsíthatja a kamerákat és a felvevőket, valamint biztosítékot áramkör csak a tűztől mentheti meg a rendszert, és helytelen túlbízni a védelmi funkcióiban. Meg kell említenünk a lineáris stabilizátor egy másik fontos hátrányát - alacsony hatékonyságát.

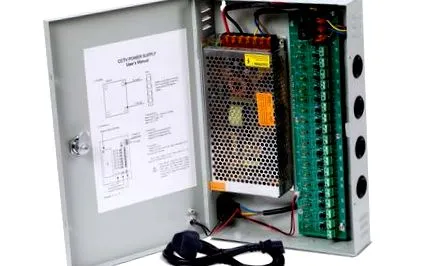

Az impulzusátalakítókban a lineáris stabilizátorok eddig említett összes hiánya teljesen kizárt. A tápegység minimális hatással van az induktivitására, a kábelhosszra, a külső nagyfrekvenciás interferenciára, a szikrázó érintkezőkre és a rendszer különböző pontjainak potenciáljában mutatkozó különbségekre. Kapcsoló tápegységek használata esetén a rendszer nemcsak nagy megbízhatósággal, hanem ár/minőség arányban is a lehető legjövedelmezőbbé tehető.
