Tápellátás vezérlő forrasztópáka önszereléssel - 2020-2021
Annak érdekében, hogy a forrasztás jó minőségű legyen, saját kezűleg kell felszerelni a forrasztópáka teljesítményszabályozóját. Az alábbiakban bemutatjuk a tirisztorokra szerelt eszközöket. Némelyikben a forrasztópáka teljesítményét a hálózattól galvanikus leválasztás nélkül szabályozzák, ezért minden áramvezető részt gondosan le kell szigetelni.

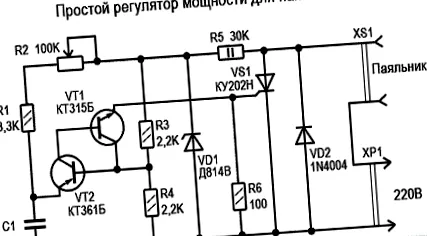

Az egyszerű forrasztási teljesítmény-szabályozás sémája.
Egyszerű tirisztor vezérlő
Ez a legegyszerűbb lehetőség. A minimális alkatrészszámot használja. Csak egy diódát használnak a szokásos diódahíd helyett. A hőmérsékletet csak az áram pozitív félhulláma alatt szabályozzák, a negatív időszakban a feszültség változás nélkül halad át a diódán. Ezért a forrasztópáka teljesítményének saját kezűleg történő beállítása ebben az esetben 50 és 100% közötti tartományban történhet. Ha eltávolítja a diódát, akkor az 0-49% tartományban mozog. Ha egy áramköri ellenállásba egy dinisztort (KH102A) helyeznek be, az elektrolit helyettesíthető egy hagyományos kondenzátorral, amelynek kapacitása 0, 1 mikrofarad.
Egy ilyen teljesítményszabályozó elkészítéséhez KU103V, KU201L, KU202M típusú tirisztorokat kell használni, amelyek 350 V feletti feszültségen működnek. A fordított feszültséghez használhatja az ellenkező, legalább 400 voltos potenciálkülönbséget.
A tirisztoros készülék klasszikus változata
A tirisztor vezérlő áramköre.
Rádiózavarokat ad a hálózatnak, és szűrő telepítését igényli. De sikeresen alkalmazható az izzólámpák fényerejének megváltoztatására vagy a 20-40 watt teljesítményű fűtőelemek hőmérsékletének megváltoztatására.
Egy ilyen eszköz a következő elv alapján működik:
- az eszközt az az eszköz táplálja, amelynek hőmérsékletét vagy fényerejét meg kell változtatni;
- akkor az áram átmegy a diódahídhoz;
- átalakítja a váltakozó áramot egyenárammá;
- változtatható ellenálláson keresztül, két ellenállásból és egy kondenzátorból álló szűrő esik a tirisztor vezérlő kimenetére, amely kinyitja és átadja az áram maximális értékét egy izzón vagy forrasztópácon keresztül;
- ha bekapcsolja a változó ellenállás szabályozóját, akkor ezt a folyamatot késéssel hajtják végre, amely a kondenzátor lejárati idejétől függ;
- attól függ a hőmérsékleti szint, amelyre a forrasztópáka hegye felmelegszik.
Tápellátás vezérlő forrasztópáka rádiózavarok nélkül
Ennek az opciónak az előzőtől való eltérése az elektromos hálózat interferenciájának hiányában van. Abban az időszakban működik, amikor a tápfeszültség áthalad a nulla ponton. Könnyű saját kezűleg elkészíteni egy forrasztópáka ilyen szabályozóját, hatékonysága eléri a 98% -ot. Nos, további korszerűsítésnek van kitéve.
Forrasztópáka kialakítása.
A készülék a következőképpen működik: a hálózati feszültséget diódahíd simítja el, és az állandó komponens szinuszhullám formájában van, amely 100 Hz frekvencián pulzál.
