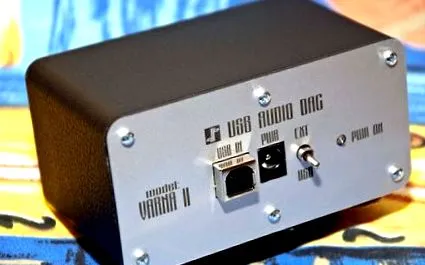

USB AUDIO DAC; VARNA II; AudioPlatinum
Az összes játékmegoldást a "VARNA" platformról tartottam meg, több irányban fejlesztve a modellt:
A fő fejlesztés egy kétrétegű tábla váltása, amely lehetővé tette a topológia és különösen az asztali huzalozás néhány kiváló optimalizálását. Ennek eredményeként a tömegek vezető keresztmetszete drámaian megnő. Ez jelentősen javítja mind a chip, mind az azt kiszolgáló perifériák teljesítményét (és főleg az előtolásszűrést.). Ettől eltekintve az alaplap asztal sokkal hatékonyabb képernyővé válik a bejövő interferenciák számára.
A fejlesztések második iránya a tápfeszültség szűrésének javítását célozta. Ügyfeleink többsége USB buszon keresztül táplált USB DAC-jait használja. Ez arra késztetett, hogy újratervezzem az áramszűrőket és azok topológiáját a táblán. Többek között a kétszeres induktivitásra tippeltem magukban a szűrőegységekben, valamint drasztikusan növeltem az összes helyi szűrés kapacitását. Egyenesen szólva a pontos szám 10-szeres. A VARNA modellben 2,2uF helyi szűrésekkel dolgoztam, forrasztva a chip lábai mellett. Az új platformban a kapacitások már 22uF. A nagyobb kapacitás több helyet is igényel. Éppen ezért a topológiát főleg átalakították és optimalizálták. Ezzel a "piszkos" munkával helyet biztosítottam a nagyobb elektrolit kondenzátoroknak is.
A harmadik irány az S/PDIF koaxiális kimenet hozzáadásához kapcsolódott. Sokan azt mondják, hogy a PCM2704 nem rendelkezik megfelelő digitális kimenettel. Nem értek egyet ezzel az állítással. Ha a digitális kimenet áramköre nincs finomítva, akkor természetesen nem lesz jó eredményünk. Erre a célra elég komolyan vettem a feladatot. Tanulmányoztam mások tapasztalatait, és sikerült személyes véleményt alkotnom a kérdésről. A PCM2704 digitális kimenetének közvetlen használata nem eredményez semmi jót. A kimenet gyenge, és nem tudja biztosítani a magas terheléshez szükséges terhelhetőséget. Ezért kell pufferolni. Ily módon kirakodik, és ideális alakú impulzusokat kezd generálni. És annak érdekében, hogy ne zavarja az S/PDIF kimenet vonalát, elengedhetetlen, hogy galvánilag elválasszuk a puffer után (akár földdel is). Pufferként egy olyan logikai áramkört használok, amely ötszörös pufferolást biztosít a digitális kimenet számára, ami hatalmas energiát biztosít. Kiváló minőségű "MURATA" transzformátorral végeztem a galvánelválasztást. A hallgatási tesztek után elmondhatom, hogy a PCM2704 nagyon jó minőségű S/PDIF koaxiális kimenetet kapott, amit még aszinkron M2TECH "HIFACE" transzportomnak is nehéz átadni.
