Gyártási és áramellátási áramkör a Phoenix p-erősítő 400-hoz

Előszó

Az első projektnek meg kellett határoznia az áramellátás típusát: "pulzáló" vagy "transzformátor". - Minden lehetőségnek megvannak az előnyei és hátrányai.

A kapcsoló tápegység kis méretek és nagy kimenő teljesítmény a terhelés, de ez csak akkor, mint nekik nagyon nehéz.

Transzformátor és egyenirányító szűrőkön, stabilizátorokon alapuló tápegység - könnyű gyártani és beállítani, de van egy nagyobb méretű széf (nem kell 220 V-ot kezelni). Az összes mérése leállt a legújabb verziónál - teljesítménytranszformátort készít.

A teljesítménytranszformátor kiszámítása

Először válassza ki a transzformátort, és számítsa ki a szükséges teljesítményt. Például kiszámoltam az erősítőm különböző részeinek és blokkjainak hozzávetőleges energiafogyasztását, és ez történt:

4 csatornás erősítő: 4 * 25V 4A * = 400Vatt
4 jelző kimenet 4 * 12V = 0,15A * 7,2 Vatt
blokkvédelem 2 túlterhelés 2 * 22V * = 0,2A 8,8Vatt
A hőventilátor egységben 1 + 5 * + 12V 0,2A * 5 * 12V = 0,15A * 11,4Vatt
4 4 Hőmérsékletjelző * 5V * = 0,06A 1,2 Vatt

Eredményszámok: 400 + 7,2 + 8,8 + 11,4 + 1,2 = 428 Vatt

A transzformátornak 400-500 watt teljesítménynek elegendőnek kell lennie, de ha legfeljebb (x1,5) 600-700Vatt készletet készít. ) És most az a fő kérdés, amely minden rádióamatőrt aggaszt, egy ütközés a nagy teljesítményű, különböző feszültségű IP gyártásával: Hol találok még egy megfelelő feszültségű transzformátort? - Válasszon több lehetőséget:

rendelje meg a transzformátor tekercselését a szükséges beállításokhoz (látható a weboldalon, ahol megrendelheti a kívánt transzformátor gyártását - nem olcsó);
találjon megfelelő vas-transzformátort és tekerje fel a tekercselő nuzhnoye feszültséget (szélsőséges esetekben lehetséges például a kész transzformátor visszatáplálása a régi TV-ből);
A transzformátor keresése/vásárlása teljesen készen áll a szükséges paraméterekkel (ez az opció sajnos nem gyakran található meg).

Gyártása során egy erősítő csak a 2. opcióhoz vezetett közelebb.

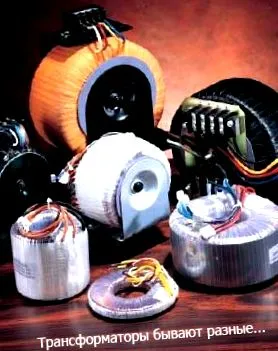

Most el kell döntenie a vas típusát a transzformátor jövőjéhez, ez lehet egy W alakú lemez vagy egy toroid (vasfánk öv).

A transzformátorok toroid mirigyei a W alakú lemezeken lévő páncélos magok transzformátoraihoz képest kisebb súlyúak és méretek.

A legjobb körülmények között különböző hűtőtekercsek tekercselhetők és nagy hatásfokú, a toroid mag kerületének tekercsei egyenletesen oszlanak el, gyakorlatilag nincs területi szórás, és a legtöbb esetben kiküszöböli az árnyékoló transzformátorok szükségességét.

Mivel apám a régi kompozíciójából adta nekem az elsődleges tekercs köré tekert toroid vasat, akkor a másodlagos tekercset csak a szükséges feszültségekre és áramokra kellett tekernem. Az elsődleges tekercs körülbelül 800 fordulatot tartalmaz a PELSHO 0,8 vezetékből, ahol az egész tekercset paraffinba öntik (a jobb hőátadás érdekében terhelés alatt és terhelés alatt, nem dúdolva a transzot).

A transzformátorvas keresztmetszetének megítélése (magasság, a gyűrű mért vonala és vastagsága tekercselés nélkül) és az I számításai meghatározzák, hogy mennyi energiát lehet pumpálni a transzformátorba - körülbelül 450 wattot. Elég alapelv az igényeimhez, majd a tesztek azt mutatják, hogy egy erősítővel ellátott teljesítmény minden rendben van.

A számítások nagy abbahagyása nemcsak a toroid transzformátor kiszámításának információit cseréli.

Cikkek kiválasztása a toroid transzformátorok számításához: Letöltés (1 MB)

A szekunder tekercs feszültségeinek kiszámítása

Mielőtt továbbítaná a transzformátor szekunder tekercselését, ki kell számolnia azt a feszültséget, amelynél az egyes tekercseket szeretné használni. Egyszerű szabályos egyenirányító működik kondenzátorokkal (transzformátor-diódahíd elektrolit kondenzátorok), miután eltávolította az AC feszültséget, és a kondenzátor által kapott egyenfeszültség körülbelül 1,3-1,4-szerese lesz az AC-nek.

Például 35 V DC feszültségig terjedő erősítőre van szükségem, ezért a szekunder tekercsnek (váltakozó feszültségnek) a következőnek kell lennie:

Itt van egy matematikus ezen az alapon kiszámítja az összes kívánt szekunder tekercs feszültségét.

A transzformátor szekunder tekercseinek lezárása

Az optimális lehetőség az összes szekunder tekercs és minden külön feszültség egy külön szekunder tekercsből (VLF teljesítmény és más erősítőegységek stabilizátorai), de ha ez nehézséget okoz, akkor megkönnyítheti - zárja le az egyik tápvezetékét az erősítő: a stabilizátorok teljes vagy részleges teljesítménye, általában nem rossz lehetőség, de nem használom, mert nem nehéz domotat néhány tucat fordulatot az egyes vtorychnyh tekercsek feszültséggel.

A transzformátor tekercselésének leállításához a fa vagy nyomtatott áramköri lapokból (lásd az alábbi ábrát) transzfert kell készítenünk a vezetőképes és szigetelő anyagok előkészítéséhez és türelmükhöz. )

A kézzel történő lezáráshoz a PELSHO, FOOT ON vezetékeket kell használni. Végső megoldásként lehetőség van a 2 NDV vezeték használatára. Mivel a mezhobmotochnoy és a külső szigetelés megfelelő fluoroplasztikus PET fólia vastagsága 0,01-0,02 mm, lakkozott kendő LSHSS 0,06-0,12 mm szalag vagy gyep, I fluoroplasztikus fólia.

Másodlagos huzal keresztmetszetet használtam: 1,5 mm - az UMZCH tekercseléséhez (4 tekercs) és 0,6 mm a többiekhez. Az elsődleges tekercs 800 fordulatot tartalmaz (amint azt korábban említettük). és a másodlagos tekercsek fordulatainak számát kísérletileg végeztem.

Azért tettem, mert a számításokban előforduló apró hiba lehetőségének kizárása érdekében kísérletileg megpróbálok megbizonyosodni arról, hogy a szükséges számú tekercselés megkapja-e a megfelelő feszültséget.
