Az Autoguide felhasználói kézikönyve

CCD - kamera Photometrics CE 200 A

Utasítások a CCD - kamera ” Fotometria ” ,

kriogénnel CH 260. fejezet

autoguide

Néhány paraméter:

„Tectronics” mátrix 1024 x 1024 pixel. Képpont mérete 24 m m .

Üzemi hőmérséklet -100 o C.

1. ÖSSZESZERELÉS - SZERELÉS

1.1. A kamerát a távcsőre szerelik, és onnan csak a "Megfigyelések" részleg szakemberei távolítják el.

1.2. Ha FORERO-ra vagy egyéb kiegészítő berendezésre van szüksége a távcsőhöz, az összeszerelési és beállítási műveleteket csak a Megfigyelési Osztály szakembereinek részvételével hajtják végre. Bontás - szintén. Kívánatos, hogy az ilyen műveleteket napközben végezzék el.

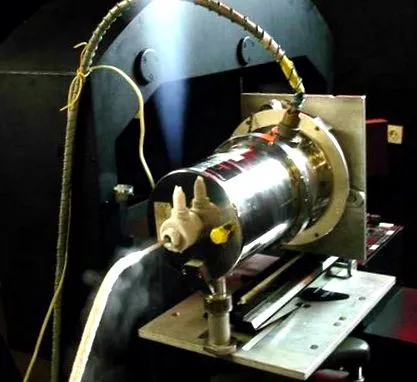

1.3. Szükség esetén csak a tápfeszültség kikapcsolása után vegye le a kábelcsatlakozókat/csatlakozókat/a CE 200A elektronikus egységről vagy a C H 260 kriogén fej aljzatáról. A kapcsoló a CE 200A elektronikus egység hátsó paneljén található, a tápkábel dugója mellett. Miután eltávolította a csatlakozót a CH 260 kriogén fejből, annak foglalatából azonnal hogy fedezze a sapkájával. SEMMILYEN OK NÉLKÜL NE érintse meg a tengelykapcsoló kapcsolattartóját/PIN-kódját/PIN-kódját.

2.1. A hűtést folyékony nitrogénnel végezzük, amelyet a CH 260 kriogén fejbe öntünk az "M. Csillagászati ​​Intézet dewarjából". Deszka ”a mellékelt utasításnak megfelelően.
