Multiméter. Hogyan kell használni.
A multiméter, a multiméter vagy a multiméter az egyik leggyakoribb mérőműszer az óra és a hőmérő után. A galvanométert 1820-ban találták ki, kezdetben Winston híd segítségével mérve az ellenállást és a feszültséget. A laboratóriumban használták, nagyon lassú és kényelmetlen volt cipelni. 1920-ban megjelenik a feszültséget és áramot mérő hordozható multiméter. A multiméter feltalálójának Donald Makadi angol mérnököt tartják, akinek nagy számban és nehéz mérőeszközöket kellett cipelnie a távközlési postaláncok karbantartásában.
Macadi feltalált egy kombinált eszközt, amely képes volt mérni az voltokat, az ampereket és az ohmokat, ezért Awometernek nevezte a készüléket. A készülék tartalmazott egy mozgatható tekercset, különféle precíziós ellenállásokat és tartománykapcsolókat. Az első Avometer 1923-ban került forgalomba. és a legújabb modellig 8 nem sokat változott.
Ugyanakkor zseb multimétereket adtak el, amelyek megjelenésükben nagyon hasonlítanak az akkori zsebórákra és olcsóbbak, mint az Avometer. Ezeknek az eszközöknek a műszaki jellemzői nagyon durvaak voltak, a mérleg nemlineáris volt, és a mérés gyakran nem volt túl megbízható. A mérőt folyamatosan fejlesztették, hozzáadtak olyan mérési funkciókat, mint decibel, kapacitás, frekvencia, kitöltési tényező stb. Néhány multiméter speciális kiegészítő funkcióval rendelkezik az induktivitás, a hőmérséklet mérésére, és néhány képes csatlakozni a számítógéphez. Vannak olyan multiméterek, amelyek "kimondják" a jelentett értéket stb.
Modern multiméter
A modern multiméterek (multiméterek, multitesterek, multiméterek, ampervoltométerek) elektronikus mérőeszközök, amelyek több mennyiséget mérnek. Elektronikus kijelzővel vagy analóg (nyíl) skálával rendelkező készülékeket használnak, amelyek a mérendő mennyiségek minden típusához kalibrálva vannak. Az eszköz hordozható, és rendkívül hasznos a helyszíni körülmények, az otthoni körülmények és az ipari helyszíni problémás területeket felkereső villanyszerelő mobil csoportok mérésére. A különféle funkciók mellett a multiméterek másképp is kinézhetnek. Vannak eszközök, amelyek toll alakúak, fogantyú alakúak, fogók és még sok más.
A multiméterek hatalmas árkategóriában találhatók. Kezdve a körülbelül BGN 10-be kerülő modellektől kezdve a tanúsított precíziós laboratóriumi eszközökkel, több ezerbe kerülve.
Egy tipikus multiméter egy több tartományú voltmérő (AC és DC) kombinációja. Több tartományú ampermérő, több tartományú ohmmérő, gyakran frekvencia, hőmérséklet, tranzisztor paraméterek és mágneses mennyiségek mérésére.
Hogyan lehet multiméterrel mérni?
A szokásos multiméter négy részből áll:
- kijelző
- skála kapcsoló a mért értékekhez és mérési tartományhoz
- két, három vagy négy beépített jelölt aljzat (csatlakozó), amelyek közül az egyiknek COM-nak kell lennie
- szondák, általában vörös és fekete
Bizonyos eszközökön a tetején gombok találhatók, amelyek közül az egyik általában BE/KI, a többit pedig HOLD lehet tartani a mért érték tárolásához, LIGHT a kijelző megvilágításához és még sok más. A multimétert egy akkumulátor táplálja, amelyet a multiméterbe a hátlap fedele alatt szerelnek be, és általában a megvásárolt készlet tartalmazza. Gyakran a multiméter egy gumifekhelyen van, hogy csepp esetén ne sérüljön meg. A kijelző négyjegyű, és negatív előjelet is mutathat.
Miután behelyezte az akkumulátort, és a fekete szondát a COM feliratú foglalatba helyezte, a piros szondát pedig attól függően, hogy mit mérünk a többi aljzatban, például a mAVΩ felirattal, itt az ideje ellenőrizni az eszköz állapotát. A kapcsolót a hangjelzés helyzetébe fordítva, amelyet általában a hanghullámok terjedése jelez, megfoghatja a szondákat a fogantyújuknál fogva, és egymásba érhetik a fémhegyeiket. Ennek eredményeként olyan hangot kell hallania, amely jelzi az áramkör jelenlétét.
A harmadik aljzat amperes értéke írott, és nagy áramok mérésére szolgál.
Mérlegek és tartományok
A multiméter skála külön szektorokkal rendelkezik az egyenáram és az AC feszültség mérésére. Az egyenfeszültséget V-, az AC-t V-vel jelöljük
. A tartományok (mérési tartományok) értékeit a forgókapcsoló választja ki. Vannak egyszerűbb kijelző nélküli eszközök, amelyek csak több előre rögzített érték feszültségének jelenlétét és nagyságát érzékelik, amelyek mindegyikéhez tartozik egy LED.
Ha nem tudja a mért feszültség értékét, akkor ajánlott a kapcsolót a maximális értékre állítani. Ha egyenfeszültséget mér, de szondákat cserél, akkor a mért feszültség értéke negatív értékkel jelenik meg a képernyőn, anélkül, hogy veszélyt jelentene a multiméterre.

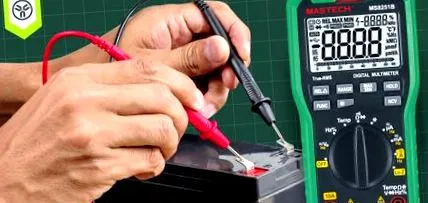

Például az akkumulátor feszültségének méréséhez a kapcsolónak állandó feszültségen kell lennie, és az értéknek közel kell lennie, de nagyobbnak kell lennie, mint az akkumulátorra írva.
Ellenállásmérés
Az ellenállás mérésekor helyezze a kapcsolót az Ω-val jelölt skálára, és ha nem tudja az ellenállás értékét, állítsa a kapcsolót magasabb értékre. Az ellenállásoknak színes vonalai vannak, az úgynevezett ellenállások színkódjának. Ha nem tudja, mit jelentenek a vonalak, kipróbálhat számos, egyszerűen használható online számológépet. Ha nincs internet a közelben, de van multimétere, hozza közelebb a szondák végeit az ellenállás mindkét lábához.
A képernyőn vagy 0,00, vagy 1, vagy a tényleges ellenállási érték jelenik meg. Ha az érték 1 vagy OL (túlterhelés), ez azt jelenti, hogy az eszköz túlterhelt, és meg kell növelnie a mérési tartományt, például 2kΩ-ról 20kΩ-ra. Ha az érték 0 vagy közel 0, akkor a tartományt csökkenteni kell, például 200 kΩ és 20 kΩ között. Ha azonban a 20kΩ tartományba esik, és az érték 5,5k, ez azt jelenti, hogy az ellenállás 5,5kΩ. Az ellenállásmérés számos olyan tulajdonsággal rendelkezik, amelyeket figyelembe kell vennie:
