A CD/DVD megfelelő csatlakoztatása az E36-DIY készülékhez

tól től módszerek80 »2011. január 29., 13:21

Azért írom ezt a témát, mert sokan úgy gondolják, hogy tudják, hogyan kell audioeszközöket csatlakoztatni az autóba, de egyes esetekben olyan hibákat követnek el, amelyek akár lemerült akkumulátorhoz, akár égő telepítéshez vezetnek (mint aznap történt a barátom autójával.) állítólag onnan származik a probléma.).

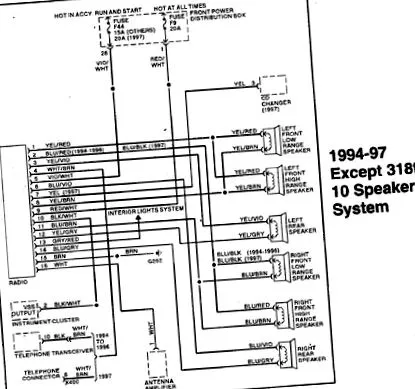

Először is, a csatlakozási séma (ebben az esetben a 95-97 közötti autókra vonatkozik, de a többiben nincsenek jelentős különbségek):

Ebben a diagramban a megfelelő CD/DVD csatlakozik a "RÁDIÓ" helyett. Előtte rendelkeznie kell a CD/DVD tűs ábrájával is, általában ez (az ábra) a készülék felső borítóján található.
Ide teszek egy diagramot a BLAUPUNKT-ról (mert az enyém).

Miután megvan a sematika, folytathatjuk az eszköz csatlakoztatását .
Először csatlakoztatjuk az áramellátást:
Először egy úgynevezett euro csatlakozóval kell rendelkeznie a CD-hez. Ha a CD új, akkor annak készletének rendelkeznie kell egy Euro aljzattal, amelynek helyesen van elhelyezve a kábel az adott CD megfelelő érintkezőihez. Ha azonban a CD-je nem új, és a szomszédos Eurobook nélkül vásárolta meg, akkor FEL kell vizsgálnia, hogy a rendelkezésére álló Eurobox megfelel-e a CD csapjainak. Ne várja el tőlük, hogy szabványosak legyenek - MERT NEM. Minden aljzatnak tartalmaznia kell piros, sárga, fekete, kék (és esetleg narancssárga és zöld) kábeleket.

FEKETE kábel - TÁBLÁZAT (a bluepointhoz a 8. csapon van)
SÁRGA kábel - állandóan 12 volt (a bluepoint számára a 4. tűn van)
VÖRÖS kábel - 12 V KAPCSOLATBAN (mert a bluepoint a 7. tűn van)
KÉK kábel - tápegység az antennaerősítőhöz (vagy "felébred" az utolsó szakaszhoz)
ORANGE kábel - a CD-kijelző világításának "DIMMER" vezérlése az autó belső megvilágításának megfelelően (a CD/DVD összes modellje nem támogatja) (mert a bluepoint a 6. tűn van).

Elvileg minden autónak két tápvezetékkel kell rendelkeznie a CD-hez, az egyik állandó feszültség alatt, a másik csak feszültség alatt. Ebben az esetben a vörös-fehér kábelen állandó feszültség van (RED/WHT), és az érintkező feszültséget a lila-fehér kábelen (VIO/WHT) keresztül táplálják. Két áramkör célja a CD működésének megakadályozása, amikor az autó nincs érintkezésben, és az akkumulátor nem kívánt lemerülése (valamint a témák hiánya a fórumban - "Szivárgásom van a CD-lemezt, és merítse ki az akkumulátoromat. ")
Az állandó 12 voltos feszültség csak a CD memóriáját táplálja, így "megjegyzi" az Ön által elvégzett beállításokat. A többi 12 volt, amely csak a gyújtás bekapcsolásakor jelenik meg, a CD tényleges tápegységeként szolgál, hogy elindulhasson és lejátszódhasson, és amikor az autó nincs érintkezésben, akkor a CD-t kikapcsolja annak kihúzásával.

Vagyis, ha azt szeretné, hogy a CD csak egy kapcsolaton (a kapcsoló első pozícióján) működjön, akkor csatlakoznia kell:
