A feszített gerenda megereszkedésének vizsgálata a TORNA segítségével

feszített

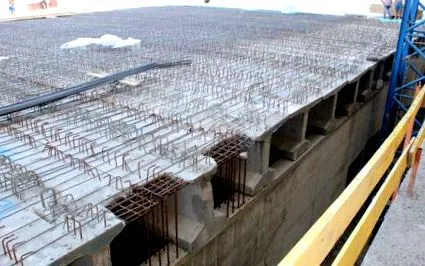

A feszültség alatt álló elemek deformált állapota fontos a működési határállapotokban. A legtöbb feszültség alatt álló elemnél felfelé történő alakváltozás lép fel, amely a megvalósult üzemi terheléstől függően változik. A vizsgált eset atipikus - egy hídszerkezet GT 95 gerendákkal az épület földszintjén.

Az építkezés kétlépcsős hagyományos, mivel a második szakaszban a gerendák monolitikusak, egyesítő lemezzel. A várható emelés nagyobb, mint a rugalmas wel = 5/384 * q * l 2/E * I, a gerenda kúszásának jelenléte miatt (reológiai folyamatok). A konkrét példában a gerendák gyártása után több hónapos tartózkodásuk van a szerkezetbe való integrációjuk előtt.

A gerendák felszerelése során átlagosan 7 cm-es hát deformációt mértek. Ez az erős deformáció a feszültség nagy és állandó visszahatásának tudható be. A nyaláb saját tömegének momentuma Мg = 485kN * m, a feszültséghiány МPmt = 1173 kN * m. Mint a kombinációban, állandó pillanat marad M = 867kN * m. A gerendában nyomóerő is van. Ez felfelé irányuló kúszás és deformáció megnyilvánulását vonja maga után.

Tervezéskor, a Tower szoftver szoftverrel történő előzetes értékeléshez megkapjuk a hátsó alakváltozás értékét, figyelembe véve a gerenda logikai folyamatait.
